Блок питания 24В JIKA Domino, Golem AZP H8950710000001, подключение до 5 писсуаров
- Описание блока питания Jika 8950710000001
- Блок питания для писсуаров Jika Domino Sensor 8411010004871 и Jika Golem Antivandal 8430700004831 с автоматическим смывом. К одному блоку питания может подключаться до 5 устройств.

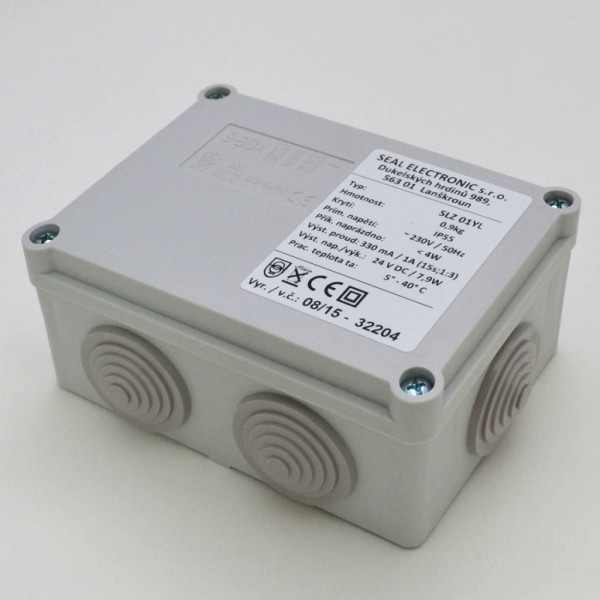

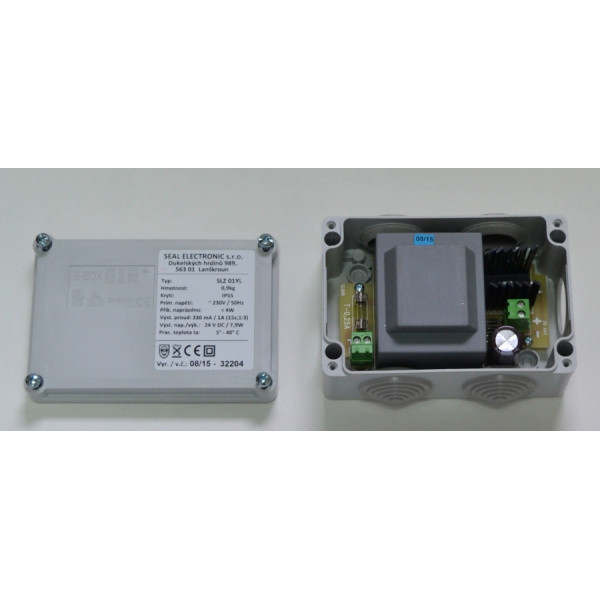

- Блок питания исполнен в пластиковом корпусе с эластичными отрезными пробками для подвода электрокабеля. Доступ к внутренним элементам осуществляется через съёмную крышку, которая крепится на 4 винта.
- Для защиты от короткого замыкания блок питания снабжён плавким предохранителем 0,25 А.
Монтаж
- Блок питания должен подключаться к электросети через устройства защиты от короткого замыкания и перепадов напряжения, а также через выключатель, доступный для обслуживающего персонала. Монтаж, подключение и ввод в эксплуатацию должны производиться только квалифицированными специалистами.
- Jika 8950710000001 может устанавливаться на поверхности или углубляться в нишу. Для подведения напряжения питания ~220 В и распределения напряжения =24 В рекомендуется использовать медный провод 2×1,5 мм. Максимальная длина кабеля распределения напряжения =24 В 50 метров.
- При монтаже блок питания следует располагать в сухом, недоступном для посторонних лиц, месте.

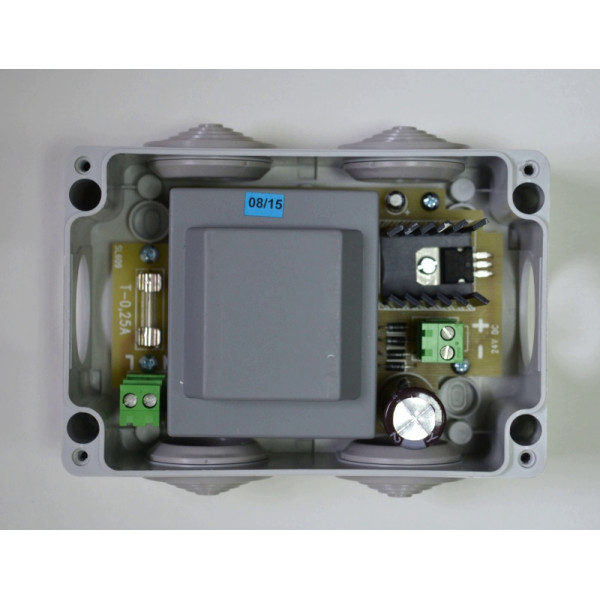

- Разъём подключения питания ~220 В на плате обозначен буквами «L» (линия) и «N» (нулевой провод), разъём напряжения =24 В обозначен «±».
- Блок питания может фиксироваться саморезами, для этого на задней части корпуса размечены отверстия, к которым есть доступ изнутри при снятой крышке.
Технические параметры устройства
- питающее напряжение: ~230 В, 50 Гц;
- выходное напряжение: =24 В +5% -10%; 7,9 Вт;
- ток питания составляет 330 мА при токе нагрузки 1 А;
- рабочая температура: от 10 до 40 °С;
- степень защиты, обеспечиваемая оболочкой IP55.
Спецификация поставки

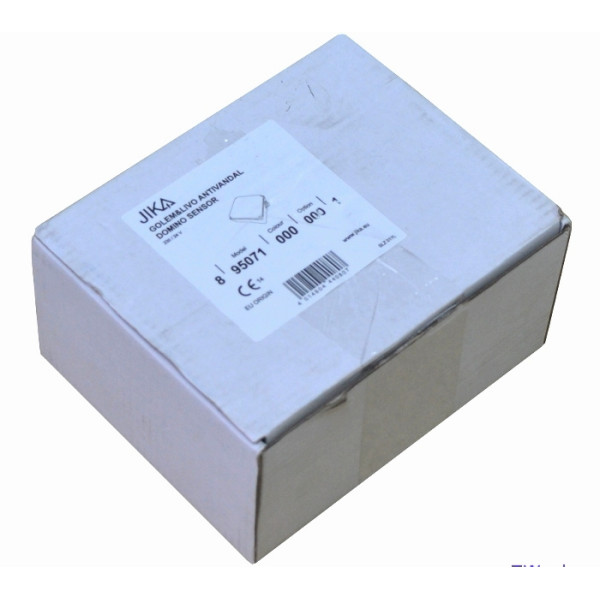

- Источник питания упакован в картонную коробку с заводской маркировкой. В комплект поставки также входят заглушки для монтажных отверстий, инструкция и гарантийный талон.
Другие наименования
- 8950710000001
- H8950710000001
- 8.95071.000.000.1
